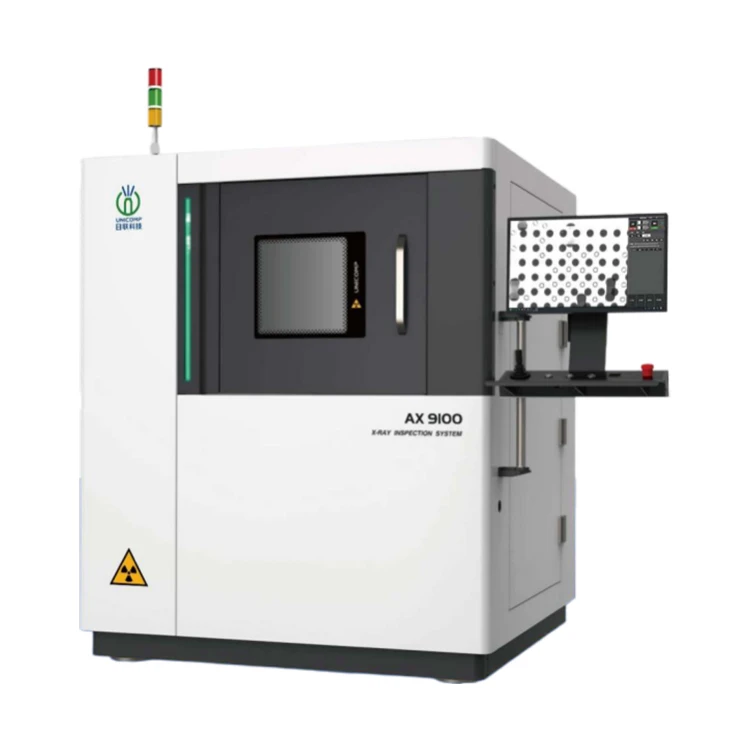

Ax9100 X - Ray Insp E ction búnaður
Ax9100 X - Ray Insp E ction búnaðurVíða beitt fyrir BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, hálfleiðara, rafhlöðuiðnað, litla málmsteypu, rafræna tengieining, snúrur, geimverka íhluti, ljósmyndaiðnað osfrv.

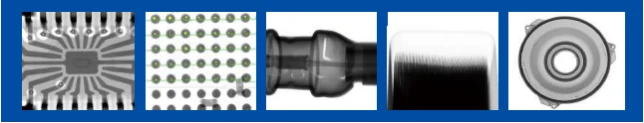

Umsóknarreitir
Aðgerðir og eiginleikar
1
2. Há skilgreining leiðsögumyndir, hröð og nákvæm vörustaða
Sex ás tenging til að ná fram allri stjórnun og uppgötvun
Háhraði CNC aðgerð
Fyrir sjálfvirk skoðun
Hliðar halla
Stillanleg leikjatölva
Leiðtogi í greindri röntgenskoðunarbúnaði
Tæknilegar breytur og sértækar
|
Yfirlit kerfisins |
|||||||
|
Fótspor |
1470 (W) × 1410 (d) × 1805 (h) mm |
Stærð krossviður |
1650 (w) × 2050 (d) × 2050 (h) mm |
||||
|
Vélþyngd |
2100 kg |
Pökkunarþyngd |
2300 kg |
||||
|
Aflgjafa |
AC 110 ~ 220V, 50/60Hz |
Orkunotkun |
3,5 kW |
||||
|
Röntgenrör |
|||||||
|
Túputegund |
Innsiglað |
Max. Máttur |
65W |
||||
|
Spenna |
0 ~ 130kV (stillanleg) |
Fókusstærð |
Minna en eða jafnt og 7μm |
||||
|
Myndgreiningarkerfi |
|||||||
|
|
Pixla stærð |
84μm |
|||||
|
E -E -Exective uppgötvunarsvæði |
129*129mm |
Rammahlutfall |
Max30Hz |
||||
|
Pixla fylki |
1536*1536 (pixla) |
Kerfisstig |
1600X |
||||
|
Hugbúnaður |
|||||||
|
Sjálfvirk mæling |
BGA lóða tómar sjálfvirkar mælingar og styðja gögn/grafísk framleiðsla |
||||||
|
Mörg mælitæki |
Stuðningur við mælingarfjarlægð, horn, þvermál, marghyrning, PTH festingarhraði osfrv. |
||||||
|
CNC stilling |
Forritanleg skoðun á CNC, auðveld notkun og notendavænt |
||||||
|
Rauntíma skjár |
Rauntíma sem sýnir vinnandi gagna um spennu, straum, horn, dagsetningu osfrv. |
||||||
|
Leiðsögn |
Þægilegt staðsetningarkerfi |
||||||
|
|
Iðnaðarstíll |
||||||
|
|
Fylgstu með |
24 '' FHD LCD skjár |
|||||
|
Max. Hleðslusvæði / þyngd 650*520mm / 10 kg |
Kerfis OS |
Windows 10 64 bit |
|||||
|
|
Harður diskur |
1TB |
|||||
|
Skáhyggju Max. ± 60 gráðu síun (FPD) |
RAM |
16GB |
|||||
|
|
CPU líkan |
Intel i7 örgjörva |
|||||
|
Aðrir eiginleikar |
|||||||
|
Orkusparnaður |
Röntgengeislun sjálfvirkt þegar það er úr vinnu yfir 5 mínútur |
Öryggisaðgerð |
Rafsegulþéttni, viðvörunarljós |
||||
|
Yfirvaldastjórnun |
Stjórnunarstjórnunarkerfi fingrafars og stuðnings lykilorðsaðgang |
Röntgenaröryggi |
<1μSv/h (Meets All International Standards) |
||||

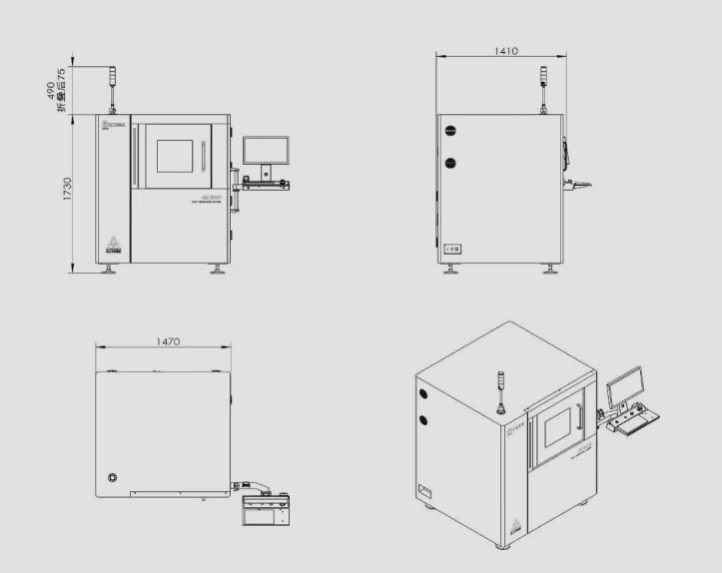

Mál og útlit
